          产品展示

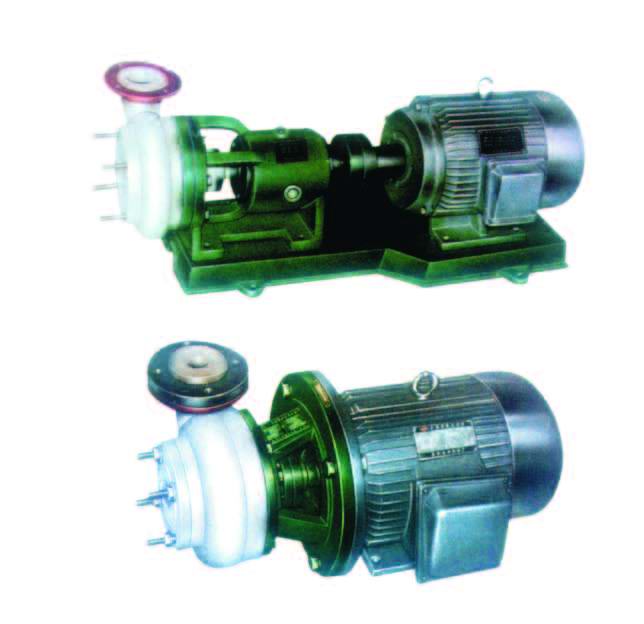

FSB型氟合金化工泵

FSB氟塑料合金离心泵

  FSB氟塑料合金泵是采用聚四氟乙烯和聚全氟乙丙烯等各种氟塑料经过合理配方,模压、加工而成。集多种氟塑料之优点,具有特强的耐腐蚀性,并具有机械强度高、不老化、无毒素分解内外防腐蚀等优点。

  本产品设计合理、结构紧凑、性能可靠、使用维修方便、节约能源。适用于-80℃-200℃温度条件下长期输送任意浓度的各种酸、碱、盐溶液、氧化剂及各种腐蚀介质(禁止输送快速硬质结晶介质)。广泛应用于化工、石油、制药、农药、造纸、电镀、食品等行业。

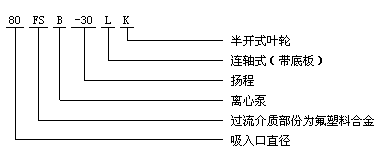

型号含义

性能技术参数
规格型号
流量
(m3/h)

扬程
(m)

口径
配用电机
(kw)
转速
(r/min)
允许吸上
高度 (m)
轴功率
(pa)
效率
(%)
吸入
(mm)
吐出
(mm)
25FSB-10L
1.5
10
25
20
2.2
2900
6
0.14
29
25FSB-18L
3.6
18
25
20
2.2
2900
6
0.65
27
40FSB-15L
5
15
40
32
3
2900
6
0.40
51
40FSB-20L
10
20
40
32
3
2900
6
1.16
47
40FSB-30L
10
30
40
32
3
2900
6
1.18
70
50FSB-20L
15
20
50
40
3
2900
6
1.49
55
50FSB-25L
15
25
50
40
3
2900
6
1.94
64.5
50FSB-30L
15
30
50
40
4
2900
6
1.90
70
50FSB-50L
12.5
50
50
32
5.5
2900
7.0
2.50
68
65FSB-32L
29
32
65
50
5.5
2900
5.5
3.61
45
80FSB-20L
50
20
80
65
5.5
2900
5.5
3.8
72
80FSB-30L
50
30
80
65
7.5
2900
5.5
6.38
64
80FSB-34L
50
34
80
65
11
2900
5.5
10.47
65
80FSB-40L
50
50
80
50
11
2900
7.0
8.26
66
80FSB-50L
50
50
80
50
15
2900
7.0
9.33
73
100FSB-40L
100
40
100
80
18.5
2900
6
15.57
70
100FSB-50L
100
50
100
65
22
2900
6
18.17
75

FSB悬臂式氟合金泵外型及安装尺寸

规格型号
L
L1
L2
L3
D
D1
D2
D3
D4
D5
B
B1
d
d1
h1
h
地脚螺栓
25FSB-10
470
220
185
125
100
75
25
110
90
20
180
140
65
155
90
210
4-M8
25FSB-18
470
220
185
125
100
75
25
110
90
20
180
140
65
155
90
210
4-M8
40FSB-15
540
245
200
125
130
100
40
130
100
32
205
160
80
180
100
240
4-M10
40FSB-20
540
245
200
140
130
100
40
130
100
32
205
160
80
180
100
240
4-M10
40FSB-30
540
245
200
140
130
100
40
130
100
32
205
160
80
180
100
240
4-M10
50FSB-20
540
245
200
140
130
100
50
130
100
40
205
160
80
180
100
240
4-M10
50FSB-25
540
245
200
140
130
100
50
130
100
40
205
160
80
180
100
240
4-M10
50FSB-30
540
245
200
140
130
100
50
130
100
40
245
190
80
180
100
240
4-M10
65FSB-32
720
345
276
140
185
150
65
160
135
50
280
216
95
210
132
282
4-M10
80FSB-20
720
345
276
140
185
150
80
160
135
65
280
216
95
210
132
282
4-M10
80FSB-30
720
345
276
140
185
150
80
160
135
65
280
216
95
210
132
282
4-M10

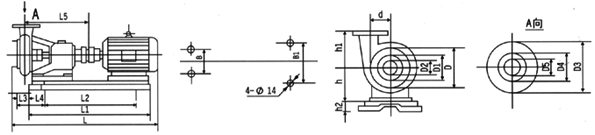

FSB-L连轴式氟合金泵外型及安装尺寸
规格型号
L
L1
L2
L3
L4
L5
D
D1
D2
D3
D4
D5
B
B1
d
h
h1
h2
地脚螺栓
进口法兰
螺孔数
出口法兰
螺孔数
25FSB-10L
910
730
455
45
205
386
100
75
25
110
90
20
250
310
65
112
130
78
4-M12
4×M8
4×ø12
25FSB-18L
910
730
455
45
205
386
100
75
25
110
90
20
250
310
65
112
130
78
4-M12
4×M8
4×ø12
40FSB-15L
920
730
455
58
245
405
130
100
40
130
100
32
250
310
80
112
128
78
4-M12
4×M8
4×ø12
40FSB-20L
920
730
455
58
245
405
130
100
40
130
100
32
250
310
80
112
128
78
4-M12
4×M8
4×ø12
40FSB-30L
920
730
455
58
245
405
130
100
40
130
100
32
250
310
80
112
128
78
4-M12
4×M8
4×ø12
50FSB-20L
920
730
455
58
245
405
130
100
50
130
100
40
250
310
80
112
128
78
4-M12
4×M10
4×ø12
50FSB-25L
920
730
455
58
245
405
130
100
50
130
100
40
250
310
80
112
128
78
4-M12
4×M10
4×ø12
50FSB-30L
920
730
455
58
245
405
130
100
50
130
100
40
250
310
80
112
128
78
4-M12
4×M10
4×ø12
50FSB-50L
1207
1000
610
69
150
468
165
125
50
160
125
32
330
420
110
160
200
100
4-M16
4×M12
4×ø14
65FSB-32L
1015
830
560
75
270
420
185
150
65
160
135
50
250
375
95
132
150
65
4-M12
4×M12
4×ø14
80FSB-20L
1015
830
560
75
270
420
185
150
80
160
135
65
250
375
95
132
150
65
4-M12
4×M12
4×ø14
80FSB-30L
1015
830
560
75
270
420
185
150
80
160
135
65
250
375
95
132
150
65
4-M12
4×M12
4×ø14
80FSB-34L
1015
830
560
75
270
420
185
150
80
160
135
65
250
375
95
132
150
65
4-M12
4×M12
4×ø14
80FSB-40L
1207
1000
610
69
150
468
200
160
80
165
125
50
330
420
113
160
200
100
4-M16
4×M16
4×ø14
80FSB-50L
1207
1000
610
69
150
468
200
160
80
165
125
50
330
420
122
160
200
100
4-M16
4×M16
4×ø14
100FSB-40L
1207
1000
600
69
150
468
220
180
100
200
160
80
340
440
117
160
200
100
4-M16
4×M16
4×ø18
100FSB-50L
1207
1000
690
72
175
473
220
180
100
185
145
65
330
470
125
180
200
115
4-M16
4×M16
4×ø18
