ICP型化工泵

概述

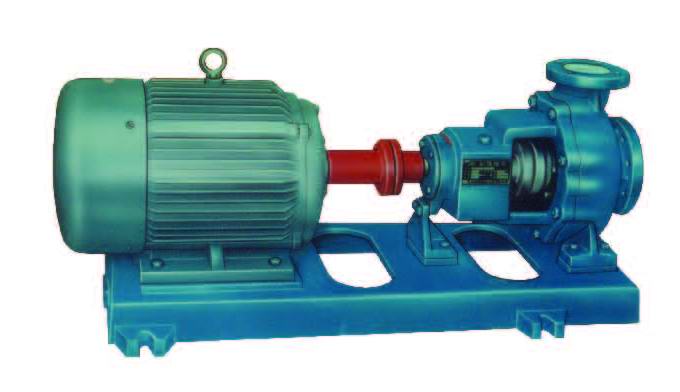

ICP型化工泵

    ICP型化工泵是综合国外几家著名公司九十年代最新开发的化工泵结构而设计的新一代化工流程泵,可与IH型泵和瑞士苏尔寿公司CZ型化工泵互换,其运行极为可靠。根据用户输送介质的不同,泵的过流部件材料有氟塑料、搪玻璃、各种奥氏体不锈钢、金属钛、金属镍等,因此可广泛用于输送低温、常温或高温腐蚀性介质,并允许含有一定量的固体颗粒,主要应用于化工、石油化工、炼油、冶金、轻工、医药等工业部门。

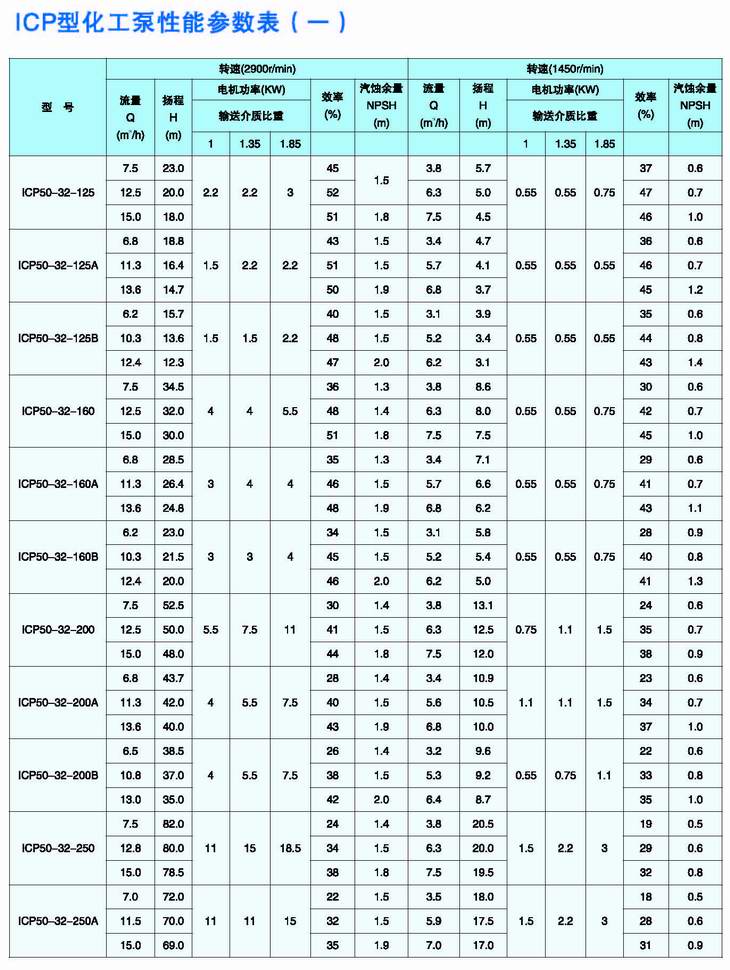

性能范围
     流量:2~480m3/h 扬程:3~150m 工作压力:≦1.6Mpa 工作温度:-80~300℃
采用标准
    额定性能点和安装尺寸符合ISO2858、ISO3661,技术条件符合GB/T5656-94(等效ISO5199)
设计特点
    提高了化工泵运行中故障率最高的机械密封和轴承的寿命。
用加粗轴,增大轴刚度。
轴承加大,采用双列向心推力球轴承,转子轴向游隙小,轴承寿命>2.5万小时,延长机封寿命。
叶轮和泵轴用螺纹连接,密封可靠,拆装方便,抗汽蚀性优于IH泵。
轴封箱空腔宽敞,机封工作条件好,寿命长。
可供水冷式或风冷式轴承箱,或水冷轴封箱,中心支撑泵体。
可按美国API610标准第八版,第2.7.3.1条的规定,供应集装式机械密封。
可供多种轴封型式:单端面、双端面、串联、内装、外装式机械密封;副叶轮、填料密封,并可按美国API610标准供应机封辅助系统。
通用性广,零配件在多种规格泵中可互换,减少了用户备件储存量。
可配压力传感器或电机保护开关来防止过载损坏电机和断液损坏机封。
可配套电机调速装置,随时调节流量,并可和液位计联动自控。也可和流量仪联锁自控所需流量。
泵转向
    从电机向泵看为顺时针方向。因金属叶轮与轴为螺纹连接,首次使用时,脱开联轴节,点动电机以确认转向无误后方可使用。正常运转时或停泵介质倒灌时,作用在叶轮上力的方向均为反时针方向,均使叶轮拧紧。氟塑料叶轮与轴的连接强度与转向无关。

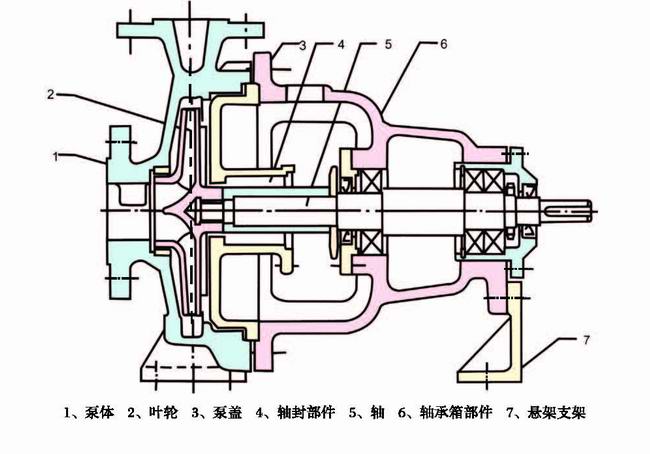

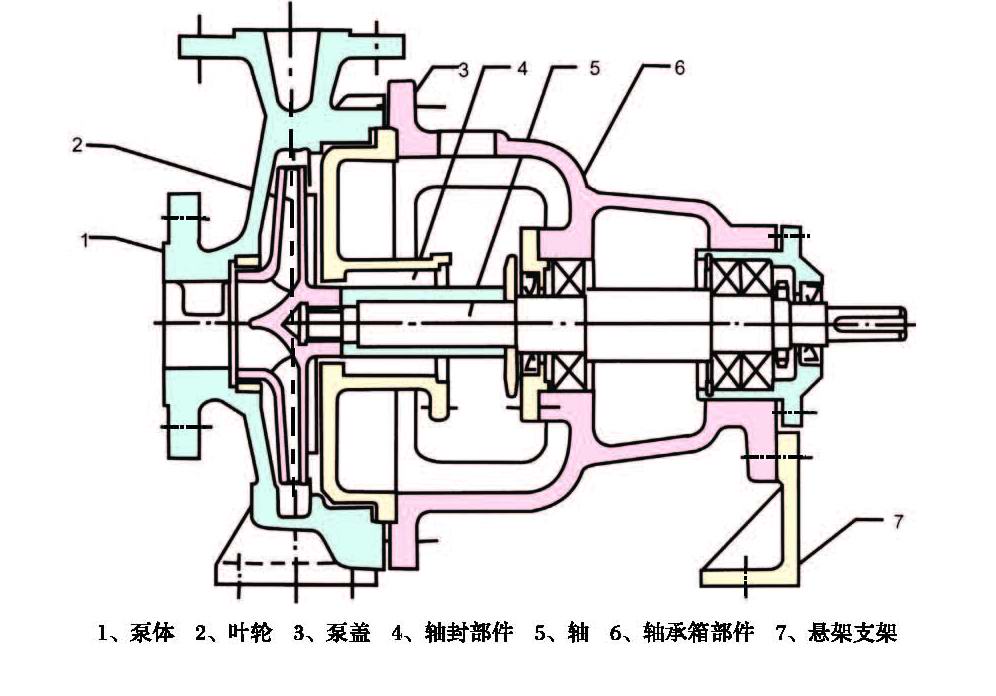

ICP型化工泵结构图
